生產能力:型號PCX1818的反擊式細碎機每小時生產280-310噸。
加工物料:石灰石、石膏、熟料、混合材、磷化鈣、白云石、珍珠巖礦等。
經濟效益:根據生產時間和原料而定
廠家服務:客戶是上帝,我們隨時為您提供服務。

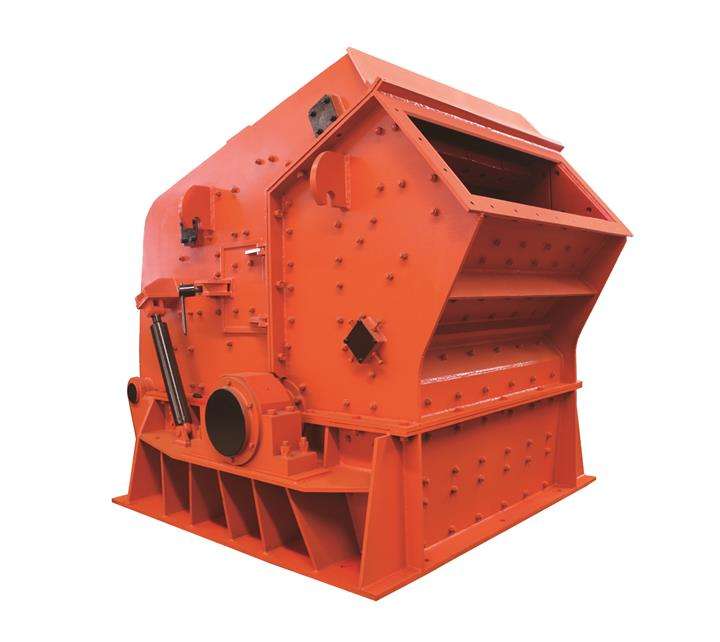

反擊式破碎機能處理邊長100-500毫米以下物料,具抗壓強 高可達350兆帕,具有破碎比大,破碎后物料呈立方體顆粒等 點。廣泛應用于建材、礦石破碎、鐵 路、高速公路、能源,交通、能源、水泥、礦山、化工等行業中用來中細碎物料。 其排料粒度大小可以調節,破碎規格多樣化。 反擊式破碎機是根據工作原理命名的,即利用反擊破碎的原理對物料進行粉碎,是一種比顎式破碎機更加細的破碎機設備,在石料生產線中主要用于細碎作業,和顎式破碎機進行合作破碎。
設備的設計具有新穎的設計原理,采用新概念破碎技術,能滿足不同物料規格的破碎,完全滿足 “多碎少磨”新工藝的要求。“石打鐵”原理不僅破碎比大,而且單位電耗低,通過大型的工程證明了在礦物加工領域中本機具有良好的應用前景。
反擊式破碎機包括單轉子反擊式破碎機、雙轉子反擊式破碎機。其中單轉子反擊式破碎機結構比較簡單,料塊從進料口喂入,為了防止料塊在破碎時飛出,在進料口進料方向裝有鏈幕。喂入的料塊落在篦條篩的上面,細小料塊通過篦縫落到機殼的下部,大塊的物料沿著篩面滑到轉子上。在轉子的圓周上固定安裝著有一定高度的板錘,轉子由電動機經V型皮帶帶動作高速轉動。落在轉子上面的料塊受到高速旋轉的板錘的沖擊,獲得動能后以高速向反擊板撞擊,接著又從反擊板上反彈回來,在破碎區中又同被轉子拋出的物料相碰撞。由條篩、轉子、反擊板以及鏈幕所組成的空間稱為 沖擊區;由反擊板與轉子之間組成的空間是第二沖擊區。物料在 沖擊區受到互相沖擊而破碎后,繼而又進入第二沖擊區受到再次的沖擊粉碎。破碎后的物料經機殼下部的出料口卸出。
反擊板的一端用活鏈懸掛在機殼上,另一端用調節螺栓將其位置固定。當大塊物料或難碎物件夾在轉子與反擊板之間的間隙時,反擊板受到較大壓力而使反擊后移。
反擊式破碎機在破碎的過程中有以下五個方面的 勢性能。
一、反擊式破碎機處理濕量大的物料更有效,有效防止物料堵塞。
在處理物料含水量過大時,反擊式破碎機的進料溜槽和反擊板可配備加熱裝置,防止物料的粘結。反擊式破碎機不須配備底部篩板可有效防止堵塞現象。
二、反擊式破碎機適用的物料硬度更加廣泛。
反擊式破碎機的板錘采用機械夾緊結構牢固定于轉子上,當隨轉子轉動時具有很大的轉動慣量。相對于錘式破碎機(錘頭呈懸垂?fàn)顟B(tài)),反擊式破碎機的轉子具有更大的動量,適應破碎更堅硬的物料,們同時能耗較低。
三、可以方便靈活調節出料粒度,調節范圍廣
反擊式破碎機可通過多種方式調節出料粒度,如調節轉子速度、調節反擊板和研磨腔的間隙等。間隙調節可通過機械式或液壓式進行調節,采用液壓調節系統可方便地通過就地操作按鈕或運程控制系統完成間隙的調整。
四、易損件的磨損小、金屬利用率高
反擊式破石機板錘的磨損僅在出現在迎向物料的一面。當轉子速度正常時,進料會落至板錘表面(打擊面),板錘的背面和側面均不被磨損。即便是迎向物料這一面的磨損也很少。而且底部研磨棒也很容易更換。反擊式破碎機板錘的金屬利用率可高達45%—48%。
五、反擊式破碎機備件更換簡便、維護費用相應減少
反擊式破碎機轉子上僅安裝6只板錘,用設計的專用工具可方便地進行板錘的更換,更換一套板錘的只需一個班次的時間。
板錘
板錘的形狀與緊固方式及工作載荷密切相關。板錘的設計應滿足工作可靠、裝卸簡便和提高板錘金屬利用率的要求。板錘一般采用高鉻鑄鐵、高錳鋼和其它
耐磨合金鋼制成。板錘的形狀很多,有長條形、T形、S形、工形、斧形和帶槽式等形狀,一般為長條形。
本零件廣泛應用于各類礦山機械上,材質 ,性能穩,可根據不同要求制作。負荷試運轉完成后,應對壓緊塊進行必要的調整。壓緊塊具有化學成分穩定、熱處理工藝合理、耐磨性好、強度高等 異特點。壓緊塊自動裝夾機構,機構采用了氣缸驅動,連桿機構及直線導軌的方式,實現了壓緊塊夾持、進給、另一端夾持、同時松開、退回等順序動作。
反擊式破碎機主要零部件有彈簧、欄桿、前反擊架、后反擊架、反擊襯板、方鋼、反擊襯板螺栓、翻蓋裝置、主軸、板錘、轉子架、襯板、鎖緊塊、壓緊塊等。
反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械。機器工作時,在電動機的帶動下,轉子高速旋轉,物料進入板錘作用區時,與轉子上的板錘撞擊破碎,后又被拋向反擊裝置上再次破碎,然后又從反擊襯板上彈回到板錘作用區重新破碎,此過程重復進行,物料由大到小進入一、二、三反擊腔重復進行破碎,直到物料被破碎至所需粒度,由出料口排出。為了方便理解,粉碎設備工廠用更直觀的動態圖來演示.
石料由機器上部直接落入高速旋轉的轉盤;在高速離心力的作用下,與另一部分以傘型方式分流在轉盤四周的飛石產生高速碰撞與高密度的粉碎,石料在互相打擊后,又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、粉碎。
